Miért válassz minket?
Profi csapat
A Liaoning Pengcheng Cable Co., Ltd.-t 1990-ben alapították. A vállalat kutatás-fejlesztési csapata az iparágban tapasztalt kábelszakértőkből áll, és önállóan fejlesztett ki különféle high-tech speciális kábeltermékeket.
Speciális berendezések
A Pengcheng Cable számos nemzetközi fejlett gyártósorral, modern gyárakkal, integrált vezeték- és kábelgyártó vállalkozások ipari parkjaival rendelkezik.
Minőségellenőrzés
A cég termékei átmentek az ISO9001/IATF16949 minőségirányítási rendszer tanúsításon, az ISO14001 környezetirányítási rendszer tanúsításon, az ISO45001 munkahelyi egészség- és biztonságirányítási rendszer tanúsításon, az ISO10012 mérésirányítási rendszer tanúsításán és további 8 fő irányítási rendszer tanúsításon.
Egyablakos megoldás
A vállalat elsősorban rugalmas ásványi szigetelésű tűzálló kábelek, csillámszalagos ásványi szigetelésű hullámosított rézburkolatú kábelek, valamint új, nagy vezetőképességű, 8000-es sorozatú, nyomás- és kúszásálló alumíniumötvözet magos, egymásba kapcsolható páncélozott tápkábelek kutatása, fejlesztése és gyártása iránt elkötelezett. valamint halogénmentes, alacsony füsttartalmú égésgátló kábelek és közönséges vezetékek és kábelek és egyéb teljes körű, teljes körű, kiváló minőségű kábeltermékek rendszer kutatás-fejlesztés, tervezés, gyártás, marketing és szolgáltatás.

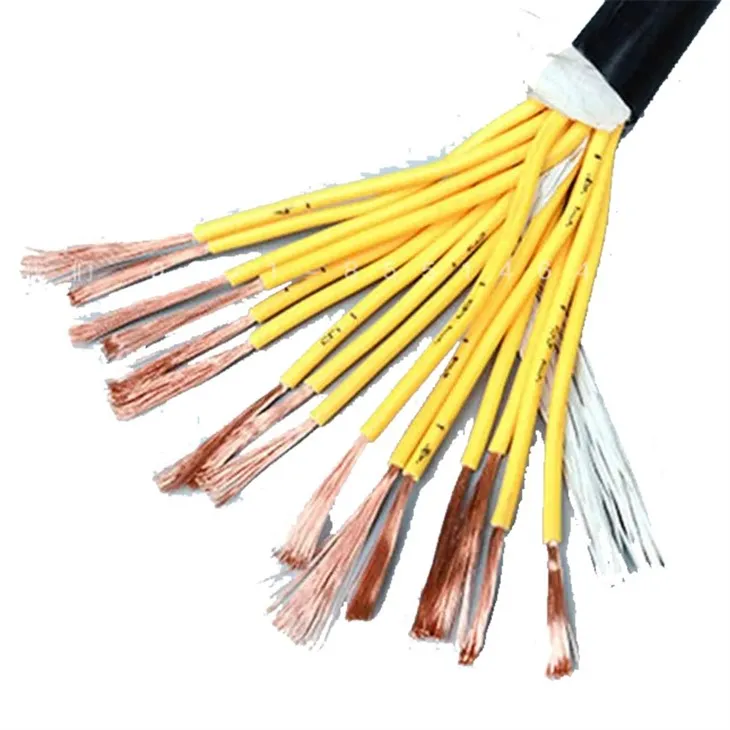

A központ vezetékei többvezetős kábelek, amelyeket automatizálási és műszerezési alkalmazásokban használnak. A központ vezetékei mérhetik és szabályozhatják az automatizált folyamatok átvitelét. A központ vezetékei gyakran UL és/vagy CSA besorolásúak.
PVC világításvezérlő kábel, PVC szigetelésű PVC burkolatú vezérlőkábel. k: Vezérlőkábel, az első v: Szigetelőanyag polivinil-klorid, a második v: Köpenyanyag polivinil-klorid, p: Árnyékolt kábel, a kábelben fém árnyékoló réteg van.
Világításvezérlő kábel 2.5 Sy kábel
KVV vezérlőkábel specifikációk modell műszaki paraméterei
● A névleges teljesítmény-frekvencia feszültség Uo/U 450/750V.
● A kábelvezető megengedett hosszú távú üzemi hőmérséklete 70 fok.
A vezérlőkábel magja rézmag, névleges keresztmetszete 2,5 mm2 és az alatti, 2 ~ 61 mag; 4 ~ 6mm2,2 ~ 14 mag; 10mm2,2 ~ 10 mag. Vezérlőkábel működési hőmérséklete: A gumiszigetelés 65 fokos, a PVC szigetelés 70 fokos és 105 fokos két fokozat.
A KYJY vezérlőkábel egy alacsony feszültségű égésgátló rézmagos, térhálósított, szigetelt acélszalaggal ellátott, PVC-burkolatú vezérlőkábel. A KYJY vezérlőkábel a GB/T9330.{1}} szabvány szerint készül.

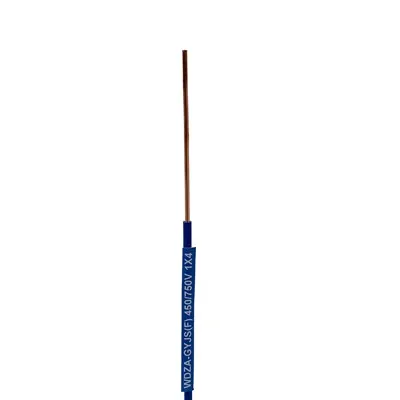

Tűzvédelmi kábel, XLPE típusú térhálósított polietilén, maghuzalos csavart szintetikus kábel, a maghuzal színe megfelel a GB/T 5023.1 szabványnak, alkalmas 450/750V névleges feszültségű fektetési hőmérsékletre, legalább 0 fok.
4 eres vezérlőkábel, a byj vezérlőkábel névleges feszültségű, 450/750 V-os polivinil-klorid köpenyhez, XLPE típusú térhálósított polietilénhez, maghuzalos csavart szintetikus kábelhez, a maghuzal színe megfelel a GB/T 5023.1 és a JB/T 8734.1 preferált kromatográfiás választásnak.
A vezérlőkábel PVC szigetelésű és PVC-burkolatú vezérlőkábel, amely alkalmas ipari és bányászati vállalkozások, energetikai és közlekedési részlegek számára, 450/750 volt alatti váltóáram névleges feszültségre, vezetékek vezérlésére, védelmére és egyéb alkalmakra.
4 eres árnyékolt vezérlőkábel, amely alkalmas 45{4}}/750V névleges feszültségre, üzemi hőmérséklet nem magasabb, mint 70 fok, a beépítési hőmérséklet nem alacsonyabb, mint 0 fok.
A vezérlő- és műszerkábel közötti különbség főként használatban van. Lehet tömör vagy sodrott. A "régi szép időkben" a vezérlőpanel vezetékeinek (motorokhoz) nagyobbnak kellett lenniük, mint a műszerkábeleknek, hogy kezelni tudják a motorindítókhoz szükséges nagyobb áramokat. Általában csavaros kapcsok alatt végződtek, és a tömör vezeték megkönnyíti ezt a lezárást.
A műszerkábelek kisebb átmérőjűek voltak, és gyakran sodrott huzalból készültek, amely rugalmasabb. Manapság, az elektronikus indítóvezérlések szélesebb körű elterjedésével, elsősorban a kapcsolóberendezések (megszakítók) vezérlővezetékeihez van szükség a nagyobb átmérőjű vezetékre.
A másik különbség a 2 típus között, hogy a műszerkábel jellemzően árnyékolt (árnyékolt), csavart érpár. Ez a konstrukció a "crosstalk" (induktív csatolás) minimalizálására szolgál, ami hibás leolvasást okoz a műszereknél. A központ vezetékei, amelyek áramkörei 125 VDC, 110 VAC vagy 220 VAC szinten működtek, általában immunisak voltak erre, így nem igényelték az árnyékolást.
Manapság, amikor a vezérlőjelek 24 VDC-n működnek, az árnyékolt csavart érpáros konstrukció számukra is javasolt.
Továbbra is óvatosnak kell lennie a szintek szétválasztásával, de mindaddig, amíg alacsony egyenfeszültséggel (maximum 28 V), ellenállásos terhelésekkel, valamint árnyékolt, csavart érpárú kábelekkel van dolgunk, a vezérlő- és műszermagokat egyetlen kábelben egyesítheti. szükséges. (Még mindig jobb, ha külön tartjuk őket.) Az induktív terheléseket (például mágnesszelepeket és reléket) is el kell különíteni a műszerektől, mivel ezek nagy induktív tüskés feszültségeket hozhatnak létre, amikor feszültségmentesítik őket.
Még mindig olyan vezetékméretet kell választania, amely elegendő a maximális áram kezelésére és a maximális feszültséghez szigetelt.
Használhat vezérlőpult vezetéket az áramellátáshoz
A vezérlőpanel vezetékei közvetlenül továbbítják az elektromos energiát az áramelosztó pontról a különböző elektromos berendezések tápvezetékeihez, míg az elektromos tápkábelek elsősorban erős elektromos energia átvitelére szolgálnak a termelésben, elosztásban, átvitelben, átalakításban, és tápvezetékek, és az áthaladó áram nagy. Az elektromos tápkábelt az energiarendszer fővezetékében használják nagyfunkciós elektromos energia továbbítására és elosztására.
A központ vezetékei a szigorú minőségbiztosítási és minőség-ellenőrzési folyamatok betartásával készülnek. Az előre meghatározott időkereten belüli szolgáltatás nyújtására törekvő központ vezetékei hibátlanul működnek a teljes élettartam alatt.
A vezérlőpanel vezetékeinek előnyei a következők:
● Könnyű
● Rugalmasság bármilyen szerkezethez
● Mechanikai hatékonyság
● Hasznos több szektorban
● Zavarmentes működés
● Meghosszabbított élettartam
● Kopásálló tulajdonság
● Nem korrozív anyag
Bár különböző típusú vezérlőpanel vezetékek léteznek, a legtöbb hasonló felépítésű. Hét különálló huzalkötegből állnak. A központ vezetékének közepén egyetlen vezetékköteg található, amelyet hat másik vezetékköteg vesz körül.
A legtöbb vezérlőpanel vezeték acélból készül. Ezzel együtt néhány szénacélból, míg mások rozsdamentes acélból készülnek. A szénacél vezérlőpanel vezetékei erősebbek, de hiányoznak belőlük a rozsdamentes acél korrózióálló tulajdonságai. Anyagtól függetlenül a központ vezetékei már erősek, mert több vezetékkötegből állnak.
Hogyan válasszam ki a Vezérlőpult vezetékméretét
Először mérje meg a legnagyobb megengedett feszültségesést.
Másodszor, számítsa ki a terhelési áramot.
Harmadszor, tudnia kell, hogy a legmegfelelőbb kábel az lesz, amelynek névleges árama a legközelebb van a számított terhelési áramhoz. Számos táblázat a kábelméretekkel és a megfelelő áramértékekkel könnyen elérhető az interneten. Egy ilyen táblázat segítségével válassza ki a megfelelő kábelt.
Negyedszer, használja a diagramot a feszültségesés meghatározásához méterben vagy 100 lábban, az Ön preferenciarendszerének megfelelően.
Ötödször, használja a következő kábelméretet és névleges áramerősséget a feszültségesés kiszámításához a huzalozási áramkör tényleges hossza mentén.
● Ha ki szeretné számítani a méterenkénti feszültségesést, (az áramkör tényleges hossza x feszültségesés 1 m-re) /100
● Ha a feszültségesést 100 lábban szeretné meghatározni (az áramkör tényleges hossza x voltesés 100 láb esetén) /100
A fentiek kiszámítása után a kapott értéket meg kell szorozni a terhelési tényezővel:
Terhelési tényező=Kábel által felvett terhelési áram/Kábel névleges árama (amelyet az Ön által hivatkozott táblázatban kell megadni).
Most megérkezett a kábel feszültségesésének értékéhez, amikor a terhelési áram áthalad rajta.
Ha ez az érték kisebb, mint a maximálisan megengedett feszültségesés, akkor a kiválasztott kábel méretének megfelelőnek kell lennie.
Ha az érték nagyobb, mint a maximálisan megengedett feszültségesés, akkor a következő, nagyobb méretű kábel feszültségesését kell kiszámítani a hivatkozott táblázat szerint. Ezt a folyamatot addig kell folytatni, amíg a feszültségesés értéke kisebb lesz, mint a maximálisan megengedett feszültségesés.
Hány mag van a vezérlőpult vezetékén
A tápkábel magjainak száma viszonylag kicsi, beleértve az egymagot, két magot, 3 magot, 4 magot és 5 magot. Az elektromos hálózat követelményei szerint a maximum általában 5 mag. A vezérlőpanel vezetékeit a vezérlőjelek továbbítására használják, amelyek nagyszámú magot tartalmaznak, 2 magtól 61 vagy több magig. A vezérlőpanel vezetékei különféle magvezeték-struktúrákat és árnyékolási intézkedéseket is alkalmaznak a kielégítő elektromágneses kompatibilitási hatások elérése érdekében.
Miből készülnek a vezérlőpult vezetékei
A vezérlőpanel vezetéke mechanikus kábelből (drótkötélből) készül, amely általában horganyzott acélból, rozsdamentes acélból vagy más ötvözetből készül. A vezérlőpanel vezetékei kábelekből és alkatrészekből álló szerelvény vagy rendszer, például egy gömb- és szárszerelvény, ahol egy bemenet vagy művelet kimenetet vagy eredményt okoz.
Tippek a vezérlőpult vezetékeinek telepítéséhez
● A kábelek vezetőképes magja
A vezetőképes maghoz tudni kell, hogy a vezetőképes mag milyen anyagból készül, mekkora a mag keresztmetszete, és mennyi a kis szálak száma a magon belül. Megfontolhatja a megfelelő építési lehetőségeket annak biztosítására, hogy a kábel átviteli hatékonysága ne csökkenjen.
A mag anyaga és a mag keresztmetszete befolyásolja az átviteli távolságot. A kis szálak száma növeli a mag lágyságát (megnöveli a kábel hajlítási sugarát), és növeli a környező gépek által keltett vibráció elnyelő képességét.
● Árnyékoló szalag a kábelekhez
Az árnyékoló szalag segíti a tápkábelek jobb jelátvitelét. Vékony alufóliából vagy ónozott rézhálóból készülnek. Az alufóliából készült anyag meglehetősen masszív, ezért oda kell figyelni a megengedett hajlítási sugárra, hogy elkerüljük a vezérlőpanel vezetékének interferenciagátló rétegének elszakadását.
● A kábelek feszültsége
Az üzemi feszültség is olyan tényező, amelyet figyelembe kell venni a tápkábelek telepítésekor. Általában a 300V/500V vagy 0,6/1kV feszültségű kábeleket az alacsony feszültségű rendszerektől külön kábeltálca-rendszerbe vezetik.<100V.
A vezérlőpanel vezetékének felszerelése előtt alaposan meg kell ismerkednie a projekt műszaki követelményeivel, hogy megértse a működési környezetet és azokat a vegyületeket, amelyeknek a tápkábelt minden nap ki kell tenni.
A telepítési környezet alapján a központ vezetékeit gyakran sokféle típusba sorolják, olyan jellemzőkkel, mint az interferencia-gátló kábelek, olaj- és vegyszerálló kábelek, tűzálló kábelek stb.
A vezérlőpanel vezetékeinek beszerelése során két fontos tényezőre kell figyelnünk a tápkábelek közötti telepítési helyzetre és a tápkábelek környezeti hőmérsékletére.
Mindkét fenti tényező közvetlenül befolyásolja az áramerősséget. Ez hatással van a gyártási folyamatban lévő berendezések elektromos átviteli folyamatára.
● Beépítési hely a tápkábelek között
A kábelek közötti telepítési hely esetében az áramerősség különbség oka a tápkábel belsejében keletkező hő. Ekkor az elektromos energia hőenergiává történő átalakítása miatt az elektromosság elveszik.
Ha a kábelek egymás mellett helyezkednek el, az erőátvitel során a kábelek közötti hőmérséklet rezonál, ami a teljes hőmérséklet növekedését és a kábel áramerősségének csökkenését okozza.
● A tápkábel környezeti hőmérséklete.
A telepítési környezet hőmérséklete nagyban befolyásolja a kábel áramerősségét. A 30 fokos hőmérséklet ideális áramnak, ha a változási együttható nem túl nagy, de a hőmérséklet 60 fokra emelkedésével az áramerősség jelentősen csökken. Ezért a központ vezetékeinek szerelése során alaposan át kell gondolnunk a telepítési környezetet, valamint a kábelek elrendezését, hogy a kábelek a legjobb hatásfokkal működjenek.
A mi gyárunk
A Liaoning Pengcheng Cable Co., Ltd.-t 1990-ben alapították, Shenyang & Tieling üzleti negyed északkeleti központjában, és a vezeték- és kábelgyártó vállalkozások élvonalának átfogó erőssége. A Pengcheng Cable számos nemzetközi fejlett gyártósorral, modern gyárakkal, integrált vezeték- és kábelgyártó vállalkozások ipari parkjaival rendelkezik. A cég jelenleg a Xintaizi Ipari Parkban, Liaoning tartományban található, területe közel 150 hektár, a gyár területe pedig több mint 50 hektár. A vállalat elsősorban rugalmas ásványi szigetelésű tűzálló kábelek, csillámszalagos ásványi szigetelésű hullámosított rézburkolatú kábelek, valamint új, nagy vezetőképességű, 8000-es sorozatú, nyomás- és kúszásálló alumíniumötvözet magos, egymásba kapcsolható páncélozott tápkábelek kutatása, fejlesztése és gyártása iránt elkötelezett. valamint halogénmentes, alacsony füsttartalmú égésgátló kábelek és közönséges vezetékek és kábelek és egyéb teljes körű, teljes körű, kiváló minőségű kábeltermékek rendszer kutatás-fejlesztés, tervezés, gyártás, marketing és szolgáltatás. A Pengcheng termékeket széles körben használják az intelligens hálózatban, az energiaellátásban, a zöld épületekben, az intelligens gyárban, kórházban és más területeken. Jelenleg számos érvényes szabadalommal rendelkezik.
Tanúsítványunk
A cég termékei átmentek az ISO9001/IATF16949 minőségirányítási rendszer tanúsításon, az ISO14001 környezetirányítási rendszer tanúsításon, az ISO45001 munkahelyi egészség- és biztonságirányítási rendszer tanúsításon, az ISO10012 mérésirányítási rendszer tanúsításán és további 8 fő irányítási rendszer tanúsításon. Valamint a nemzeti ipari termékgyártási engedély, a kötelező nemzeti terméktanúsítás (3C tanúsítás), a PCCC tanúsítás és a kínai minőségi CQC tanúsítás, az égésgátló címke tanúsítása, a tűzgátló címke tanúsítása és egyéb tanúsítványok.
